【幕墙疑问】一文了解中空玻璃中空部位出现“油雾”、“彩虹”的原因！

点击数：6022024-07-18 18:22:44　来源: 知乎幕匠周记

1、相关文章

【幕墙疑问】门窗幕墙中空玻璃中出现水雾，什么原因？

【借鉴参考】中空玻璃内部结露原因及控制措施分析

【幕墙疑问】中空玻璃-暖边条真的是智商税吗？

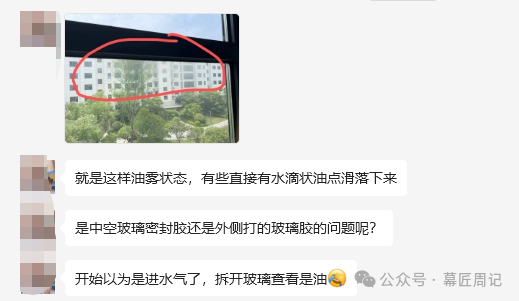

2、幕友提出疑问

3、中空玻璃的结构组成分析

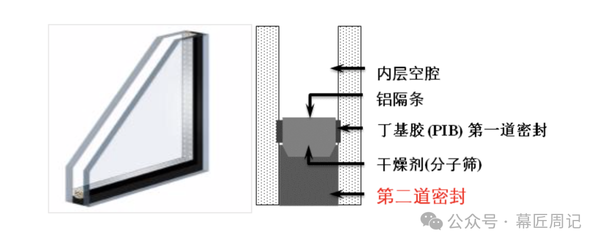

从结构示意图可见，中空玻璃的第一道密封采用热熔丁基胶，热熔丁基胶是一种以聚异丁烯橡胶为基料的密封胶，确保中空玻璃的低水气渗透率。

中空玻璃的第二道密封采用用双组份硅酮中空玻璃密封胶，确保中空玻璃单元结构的稳定性和完整性。

4、针对此种此种现象，结合玻璃厂家技术人员解释分析如下

“出油”“彩虹”是由于中空玻璃的第一道密封胶丁基胶溶解造成的，非窗框与玻璃之间的中性硅酮密封胶导致！

丁基胶的溶解，与三方面有关：

• 劣质的丁基胶加入了过度的低分子量基料，造成材料软化点低，在高温环境下产生流淌。

• 中空玻璃密封胶含有大量白油，渗入丁基胶中。

一些硅酮胶厂家为了降低成本，片面地追求短期利益，在中空玻璃密封胶中添加大量的“白油”。

“白油”会随着时间增长而逐渐挥发，造成胶体本身硬化，表面光泽暗沉。更有甚者，白油会渗入到第一道热熔丁基密封胶中，使丁基胶被溶胀而流淌，从而导致中空玻璃“出油”“彩虹”现象。（常见原因）

• 施工中使用了酸性玻璃胶，和丁基胶条产生化学反应，会让丁基胶条液化溶解流淌，形成流油状态。在安装中空玻璃时，勾缝千万不能采用酸性玻璃胶。（这种情况很少发生）

此部分借鉴华成硅的技术梳理：

中空玻璃“彩虹膜”和“流油”现象、“积水”和“结露”现象、中空玻璃间隔条滑移等，是因为中空玻璃二道密封胶选用不当造成中空玻璃使用功能的丧失。

A. 中空玻璃“彩虹膜”和“流油”现象

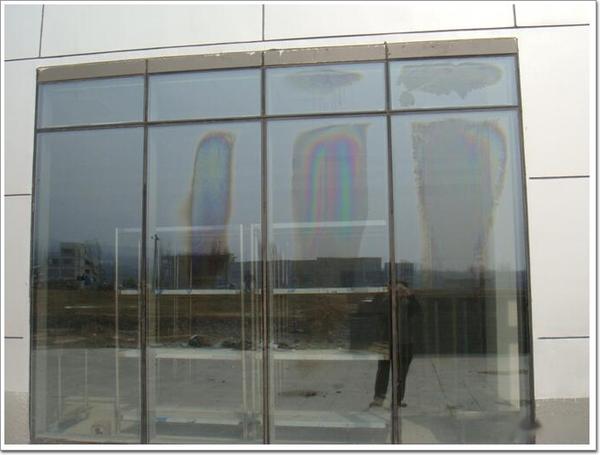

▲中空玻璃“彩虹膜”现象

中空玻璃“彩虹膜”现象是指中空玻璃腔体 内部出现如“彩虹”一般的油膜现象，如上图所示。

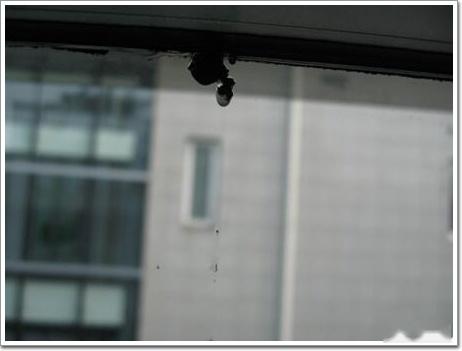

▲中空玻璃“流油”现象

中空玻璃“流油”现象是指中空玻璃墙体内的一道密封丁基胶出现油斑或油污现象，如上图所示。

“彩虹膜”、“流油”都与密封胶中填充“白油 ”有关。“白油”俗称矿物油，与硅酮密封胶相容性较差，经过一定时间后会迁移、渗出。中空玻璃出现“彩虹膜”现象的原因为“矿物油”迁移到中空玻璃内腔;而“流油”现象的原因是“矿物油”迁移过程中，溶解了中空玻璃一道密封丁基胶，产生黑色油斑或油迹。

这些“矿物油”有来自于中空玻璃二道密封胶，也有可能来自于与二道密封胶有接触的耐候密封胶或门窗密封胶。

与硅酮密封胶相容性较差，经过一定时间后会迁移、渗出。中空玻璃出现“彩虹膜”现象的原因为“矿物油”迁移到中空玻璃内腔;而“流油”现象的原因是“矿物油”迁移过程中，溶解了中空玻璃一道密封丁基胶，产生黑色油斑或油迹。

这些“矿物油”有来自于中空玻璃二道密封胶，也有可能来自于与二道密封胶有接触的耐候密封胶或门窗密封胶。

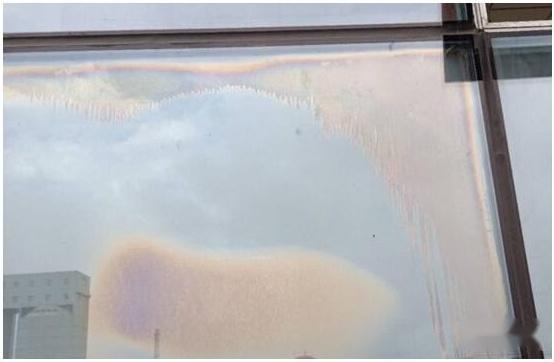

▲耐候密封胶填充“矿物油”导致中空玻璃 “彩虹膜”现象

从上图可见油迹在中空玻璃内腔界面上的分布。由于耐候密封胶与中空玻璃二道密封胶有接触，因此耐候密封胶中的“矿物油”迁移到中空玻璃二道密封胶，再迁移到一道丁基胶，最后迁移到中空玻璃内腔即出现“彩虹膜”现象。

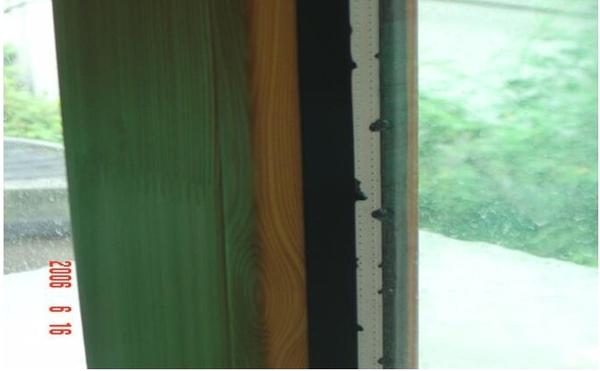

▲门窗密封胶填充“矿物油”导致中空玻璃一道密封胶“流油”

如上图所示，门窗密封胶与中空玻璃二道密封胶有部分接触，因此门窗密封胶中的“矿物油”迁移到与其接触的中空玻璃二道密封胶，再迁移到一道丁基胶，最后导致局部的丁基胶被溶解，出现流油现象。

B. 中空玻璃 “积水”和“结露”现象

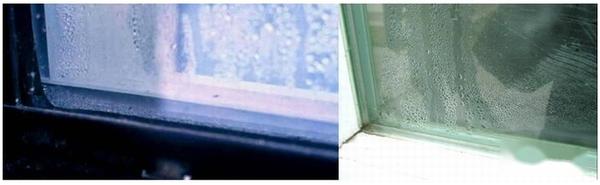

▲中空玻璃内的“积水”(左)和“结露”(右)现象

中空玻璃 “积水”和“结露”现象是指中空玻璃密封失效后，进入腔体内中的水蒸气凝结成露珠(即“结露”)，或汇集成水(即“积水”)的现象。

上图为某住宅项目门窗用中空玻璃出现密封失效，使用数年后中空玻璃已出现明显的“结露”、“积水”现象，失去了隔热、隔音及防水的效果。

C. 中空玻璃间隔条滑移

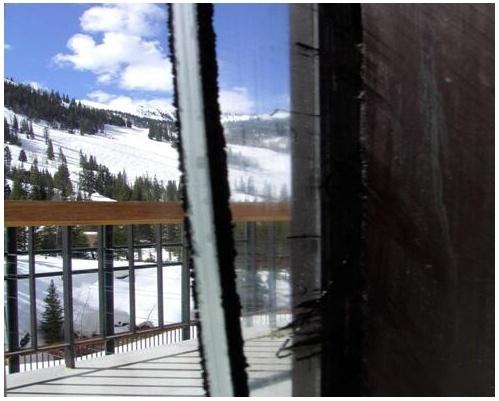

▲中空玻璃间隔条滑移

中空玻璃间隔条滑移现象是指中空玻璃的间隔条与中空玻璃二道密封胶粘接情况不良，受内应力作用在腔体内滑移的现象，如上图所示。

上述案例为处于较高海拔位置的某住宅项目，门窗采用大尺寸中空玻璃(二道密封为聚硫胶)，由于内应力太大导致间隔条出现滑移的现象，出现此现象的原因是由于聚硫胶对间隔条的粘接性不如硅酮密封胶，当内应力过大时间隔条与聚硫胶出现了脱离。
